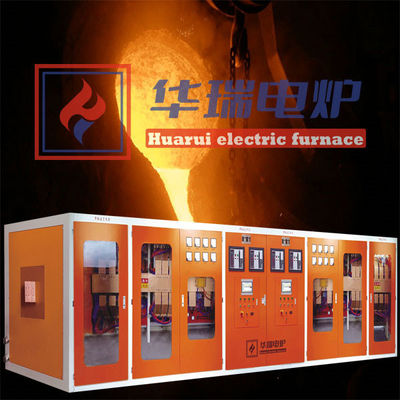

Accessori IGBT di nuova generazione cinesi per il sistema di forni a induzione (terza generazione)
Il forno elettrico a frequenza media a modulo duale IGBT di nuova generazione è attualmente approvato come il forno a media frequenza più efficiente dal punto di vista energetico, in grado di risparmiare il 5% di consumo energetico in più rispetto al forno a connessione seriale di tipo a tiristori perché rifiuta l'induttore di commutazione di corrente all'interno del forno elettrico a inversione di tiristori.
Bassi costi di manutenzione. Per il forno elettrico a media frequenza a modulo IGBT di Huarui, una scheda di pilotaggio pilota un modulo, garantendo che la sua affidabilità sia molto più elevata rispetto a quella dei vecchi forni a media frequenza IGBT a singolo tubo. Anche in caso di cortocircuito, accensione, penetrazione dell'acciaio o rottura del cavo dell'acqua dovuta a bruciature, l'IGBT non può più essere danneggiato, risolvendo il problema che tutti i moduli IGBT del vecchio tipo a singolo transistor venivano danneggiati se una parte è danneggiata, quindi questo riduce notevolmente i costi di manutenzione.
Presenta molti vantaggi come forte durata, basso rumore di funzionamento, elevata capacità di sovraccarico, nessun requisito speciale per l'ambiente di lavoro, funzionamento semplice e bassi costi di manutenzione.
Caratteristiche tecniche
1. L'IGBT è un complesso di transistor di potenza (GTR) e transistor a effetto di campo di potenza (MOSFET), combina i vantaggi di GTR e SFT, quindi ha prestazioni eccellenti.
2. L'unità di alimentazione a media frequenza IGBT adotta una sorta di circuito che il condensatore collega l'induttore in forma seriale, a causa dell'inverter di frequenza e della modalità di regolazione della potenza, il ponte raddrizzatore è in uno stato non controllato con un fattore di potenza superiore a 0,97 e le armoniche sono basse durante il funzionamento.
3. Rispetto al tiristore, il transistor IGBT non solo può controllare la conduzione, ma può anche controllare la sua azione di spegnimento a volontà, tuttavia, il tiristore deve essere spento passivamente e richiede tempo per completare questa azione, questo rende il fattore di potenza dell'inverter di tipo transistor IGBT molto più elevato (≥ 97%) e anche la tensione del forno molto più alta con la stessa tensione di ingresso (380 V), e la tensione dell'inverter IGBT è di circa 2800 V, tuttavia la tensione dell'inverter del tiristore tradizionale è solo 750 V e massimo 800 V, quindi la tensione dell'inverter è quattro volte superiore a quella del tipo a tiristori, inoltre, la perdita della linea di cablaggio è bassa e il 15% di energia può essere risparmiata.
4. Rispetto al tiristore tradizionale, l'uscita a potenza costante è un altro importante vantaggio del sistema di frequenza di alimentazione a media frequenza IGBT e dell'inverter di potenza, l'uscita a potenza quasi costante viene mantenuta durante l'intero processo di fusione senza essere influenzata dalla quantità di materia prima all'interno del forno o dallo spessore della parete del rivestimento del forno. Per il sistema di alimentazione a media frequenza a tiristori tradizionale, il processo di riscaldamento è influenzato dalla variazione del volume di induzione magnetica. Inizialmente, la potenza di fusione è così bassa che la velocità di fusione non è rapida. La potenza dell'alimentatore a tiristori varia in base al tempo di fusione e al volume di induzione magnetica, la potenza aumenta gradualmente da un valore basso a un valore alto, riducendo l'utilizzo della capacità del trasformatore e aumentando i costi di produzione. , da questo punto di vista, il tipo IGBT può risparmiare energia dal 3% al 5% circa.
Vantaggio Accessorio:
La tecnologia del forno a media frequenza IGBT di nuova generazione è un tipo di tecnologia di controllo che la nostra azienda si dedica alla ricerca e allo sviluppo dal 2017, è a livello internazionale leader. Questa tecnologia è sviluppata sulla base del modulo IGBT di quinta generazione di Infineon e ha un significato epocale.
| Elenco dei vantaggi degli accessori |
Descrizione dei vantaggi degli accessori |
| Vantaggio del modulo |
Vantaggio del modulo. Le innovative tecnologie IGBT5 e XT di Infineon, azienda tedesca, sono state applicate per la prima volta per espandere la nota serie PrimePACK. Dopo l'applicazione della nuova tecnologia, la densità di potenza del modulo è aumentata del 25% rispetto alla tecnologia di quarta generazione (2012-2016), la sua durata è stata estesa a 10 volte di più rispetto a prima e l'intervallo di corrente di copertura aumenta a 1800A/1700V.
|
| Vantaggio del driver |
Vantaggio del driver - Il prodotto core del driver SCALE-2 prodotto dalla società svizzera di driver ha tutte le funzioni di base del driver. Il driver IGBT plug and play di Power Integrations è un tipo di driver IGBT completo che può essere applicato direttamente ed è già stato perfettamente abbinato a specifici moduli IGBT. Possono essere applicati a moduli IGBT ad alta potenza e alta tensione con tensione compresa tra 600 V e 6500 V. Tutti i driver plug and play hanno funzioni come alimentazione DC/DC, protezione da cortocircuito, bloccaggio attivo, monitoraggio dell'alimentazione e soft start, ecc.
|
| Elenco dei vantaggi degli accessori |
Descrizione dei vantaggi degli accessori |
| Vantaggi dell'onda filtrante |
Vantaggio dell'onda filtrante - la serie di condensatori a film sottile prodotta dalla società tedesca EPCOS Capacitor può normalmente funzionare per oltre 100000 ore. Il condensatore a film sottile ha molte caratteristiche eccellenti e le sue caratteristiche principali sono le seguenti: non polarità, elevata impedenza di isolamento, eccellenti caratteristiche di frequenza (applicabili a un'ampia gamma di frequenze) e bassa perdita media.
|
|
Scheda di controllo principale DSP
(elaborazione del segnale digitale)
|
Scheda di controllo principale DSP (Digital Signal Processing). La scheda di controllo principale è il controllo nucleare del forno elettrico a media frequenza. Ha vantaggi come controllo preciso e prestazioni stabili e automazione, ecc. È ricercata e sviluppata da noi stessi e la sua esclusiva tecnologia di protezione può evitare il problema che il modulo IGBT sarà completamente danneggiato se una sua parte è danneggiata. Viene applicato il debug programmatico, dopo che il programma è stato inserito nel computer, non verrà più modificato, quindi il debug è semplice e stabile. La sua funzione di tracciamento automatico della frequenza e di regolazione automatica della frequenza può garantire che la frequenza rimanga al punto di risonanza massimo. |
| Elenco dei vantaggi degli accessori |
Descrizione dei vantaggi degli accessori |
| Vantaggi della scheda inverter |
viene applicata la barra di bus laminata con la stessa tecnologia dei treni elettrici a unità multipla e dei veicoli a nuova energia, presenta molti vantaggi come elevata affidabilità e sicurezza, minore induttanza (soprattutto nell'applicazione di IGBT, la probabilità di danneggiamento dei componenti elettrici a causa della rottura della tensione è ridotta), minore impedenza, installazione senza errori e personalizzata |
| Reattore elettrico ad auto-raffreddamento e senza acqua |
Il reattore elettrico ad auto-raffreddamento e senza acqua presenta vantaggi come assenza di manutenzione, raffreddamento naturale, nucleo di ferro radiante circolare con una piccola quantità di calore generato, basso rumore, lunga durata, basse perdite, risparmio energetico e protezione ambientale, inoltre risolve completamente il problema della combustione del vecchio tipo di reattore elettrico a collegamento idrico causato da ostruzione.
|
