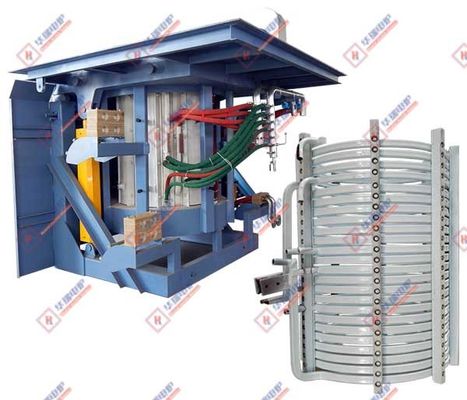

Risparmio energetico Sistema di fusione a induzione dei transistor Alta efficienza

Sistema di fusione a induzione a media frequenza a transistor della Cina (terza generazione) con nuova unità doppia IGBT

                             Cina sistema di fusione a induzione a transistor a risparmio energetico ad alta efficienza

Il forno elettrico a doppia frequenza IGBT di nuova generazione è attualmente omologato come forno a media frequenza con il maggior risparmio energetico.può risparmiare un consumo di energia superiore del 5% rispetto al forno a connessione seriale di tipo tiristor perché respinge l'induttore di commutazione di corrente all'interno del forno elettrico a inversione di tiristor.

Per il forno elettrico a media frequenza a modulo IGBT di Huarui, una scheda di azionamento azionerà un modulo.assicurando che la sua affidabilità sia molto superiore a quella dei forni a media frequenza IGBT a tubo singolo precedentiAnche in caso di cortocircuito, accensione, penetrazione in acciaio o rottura del cavo dell'acqua a causa della combustione, l'IGBT non può più essere danneggiato.Risolvendo il problema che tutti i moduli IGBT di tipo singolo transistor vecchio sono stati danneggiati se una parte è danneggiata , questo riduce notevolmente i costi di manutenzione.

Ha molti vantaggi quali una forte durata, un basso rumore di funzionamento, un'elevata capacità di sovraccarico, nessun requisito speciale per l'ambiente di lavoro, un funzionamento semplice e bassi costi di manutenzione.

Caratteristiche tecniche

1.IGBT è un complesso di transistor di potenza (GTR) e transistor di effetto di potenza (MOSFET), combina i vantaggi di GTR e SFT, quindi ha prestazioni eccellenti.

2L'unità di alimentazione a media frequenza IGBT adotta un tipo di circuito che il condensatore collega l'induttore in forma di connessione seriale, a causa dell'inverter di frequenza e della modalità di regolazione della potenza,il ponte raddrizzatore è in uno stato non controllato con un fattore di potenza superiore a 0.97 e armoniche basse durante il funzionamento.

3Rispetto al tiristore, il transistor IGBT non può solo controllare la conduzione, ma può anche controllare la sua azione di spegnimento a volontà.il tiristor deve essere spento passivamente e richiedere tempo per completare questa azione, questo rende il fattore di potenza dell'inverter di tipo transistor IGBT molto più elevato (≥ 97%) e la tensione del forno molto più elevata anche sotto la stessa tensione di ingresso ((380V), e la tensione dell'inverter IGBT è di circa 2800V,Tuttavia, la tensione dell'inverter del tiristor tradizionale è solo 750V e massima 800V, quindi la tensione dell'inverter è quattro volte superiore a quella del tipo tiristor, inoltre, la perdita di linee di cablaggio è bassa e si può risparmiare il 15% di energia.

4Rispetto al tiristor tradizionale, la potenza di uscita costante è un altro importante vantaggio dell'IGBT a media frequenza.la potenza di uscita costante approssimativa è mantenuta durante l'intero processo di fusione senza essere influenzata dalla quantità di materia prima all'interno del forno o dallo spessore della parete di rivestimento del forno;. Per il tradizionale sistema di alimentazione a media frequenza del tiristor, il processo di riscaldamento è influenzato dal cambiamento del volume di induzione magnetica. Inizialmente, la potenza di fusione è così bassa che la velocità di fusione non è rapida.La potenza dell'alimentazione del tiristor varia in base al tempo di fusione e al volume di induzione magnetica, la potenza aumenta gradualmente da basso valore ad alto valore, riducendo l'utilizzo della capacità del trasformatore e aumentando i costi di produzione. , da questo punto di vista, il tipo IGBT può risparmiare energia del 3% al 5% circa.

Dati tecnici:

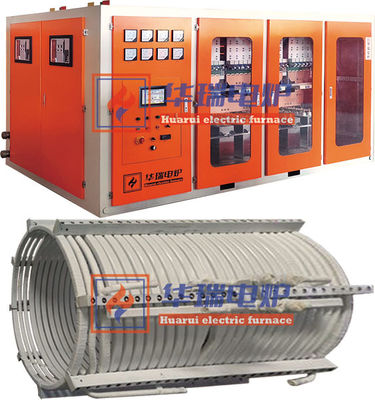

Fornitore di alimentazione del forno a fusione ad induzione, fornitore di alimentazione a media frequenza con inverter a tiristor collegato in serie, un armadio di alimentazione alimenta due forni

Vantaggio accessorio:

La tecnologia di forno a media frequenza IGBT di nuova generazione è una sorta di tecnologia di controllo che la nostra azienda ha dedicato alla ricerca e allo sviluppo dal 2017,si trova a livello leader internazionaleQuesta tecnologia è sviluppata sulla base del modulo IGBT di quinta generazione di Infineon e ha un significato epocale.
